Descripción

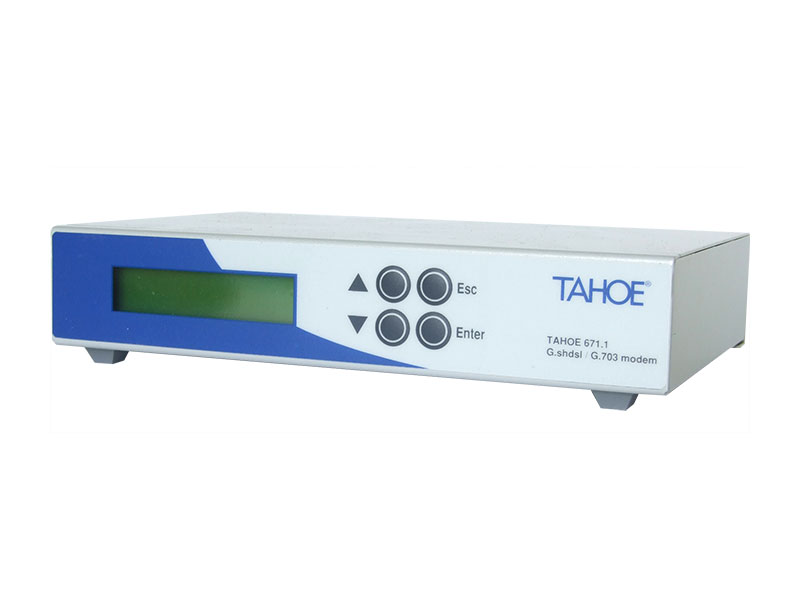

Tahoe 671 es un módem G.shdsl+ a 2 hilos con interfaz G.703. Transmite un flujo E1 con un caudal de 128 a 2048 kbps por un solo par de cobre.
Admite la modulación TCPAM-32, más eficiente que la TCPAM-16 del estándar G.shdsl, así como modulaciones inferiores, gracias a lo cual es compatible con equipos de otros fabricantes.
Aplicaciones
- interconexión de centralitas telefónicas
- transmisión de señal ISDN PRI
- hasta 30 canales digitales por un solo par de cobre en lugar de un canal analógico
- transmisión de parte del flujo E1 a largas distancias
Funciones

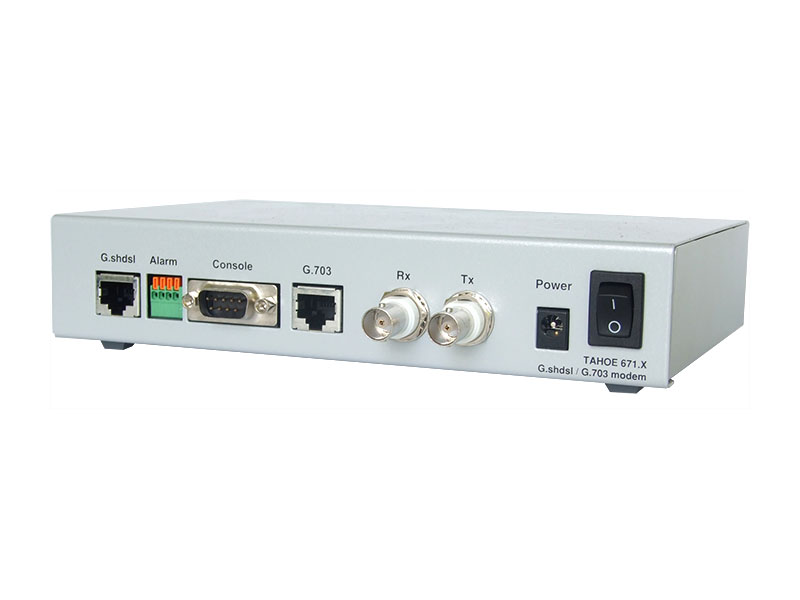

La interfaz G.703 funciona en modo sin tramas o con tramas (G.704). En modo con tramas el módem puede transmitir solo los intervalos de tiempo seleccionados cuando una línea larga no permite los 2048 kbps completos.
Desde el software se ajustan el caudal en pasos de 64 kbps, el tipo de modulación y el idioma de los mensajes, y se miden la atenuación de la línea y la relación señal/ruido. El módem remoto se puede gestionar a través de la propia línea alquilada, por un canal auxiliar, sin interrumpir la transmisión. La lista completa de funciones está en la pestaña Datos técnicos.
La configuración se realiza desde la pantalla LCD y el teclado integrados o por consola serie.
Varios watchdogs de hardware y software supervisan el funcionamiento del equipo, desde las funciones básicas del procesador hasta la comunicación en red. La carcasa metálica está pensada para años de funcionamiento continuo.
Datos técnicos
| Caudal | de 128 kbps a 2048 kbps en una línea a 2 hilos (ajustable en pasos de 64 kbps) |
|---|---|
| Estándares | G.shdsl, conforme a ITU G.991.2 |
| Modulación | TCPAM-32, TCPAM-16, TCPAM-8, TCPAM-4, PAM-16, PAM-8, PAM-4 (2B1Q) |
| Funciones |
|
| Interfaz G.703 |
|
| Procesador | Motorola MC68302 |
| Dimensiones | 200 mm (anchura) x 130 mm (profundidad) x 45 mm (altura) |
| Fuente de alimentación | 15-30V, 260-130 mA, 3.5W (fuente de alimentación 110-230V/50-60Hz incluida) |
Alcance
Los valores siguientes se midieron en una línea de prueba con hilos de 0.5mm de diámetro. Dependen de la línea real y, por tanto, no están garantizados. En cada caso concreto pueden ser distintos, mayores o menores.
| Caudal |
Alcance |
|---|---|
| 2048 kbps | 3900 m |
| 1024 kbps | 5000 m |
